成果類別 科專研發
產出年度 111

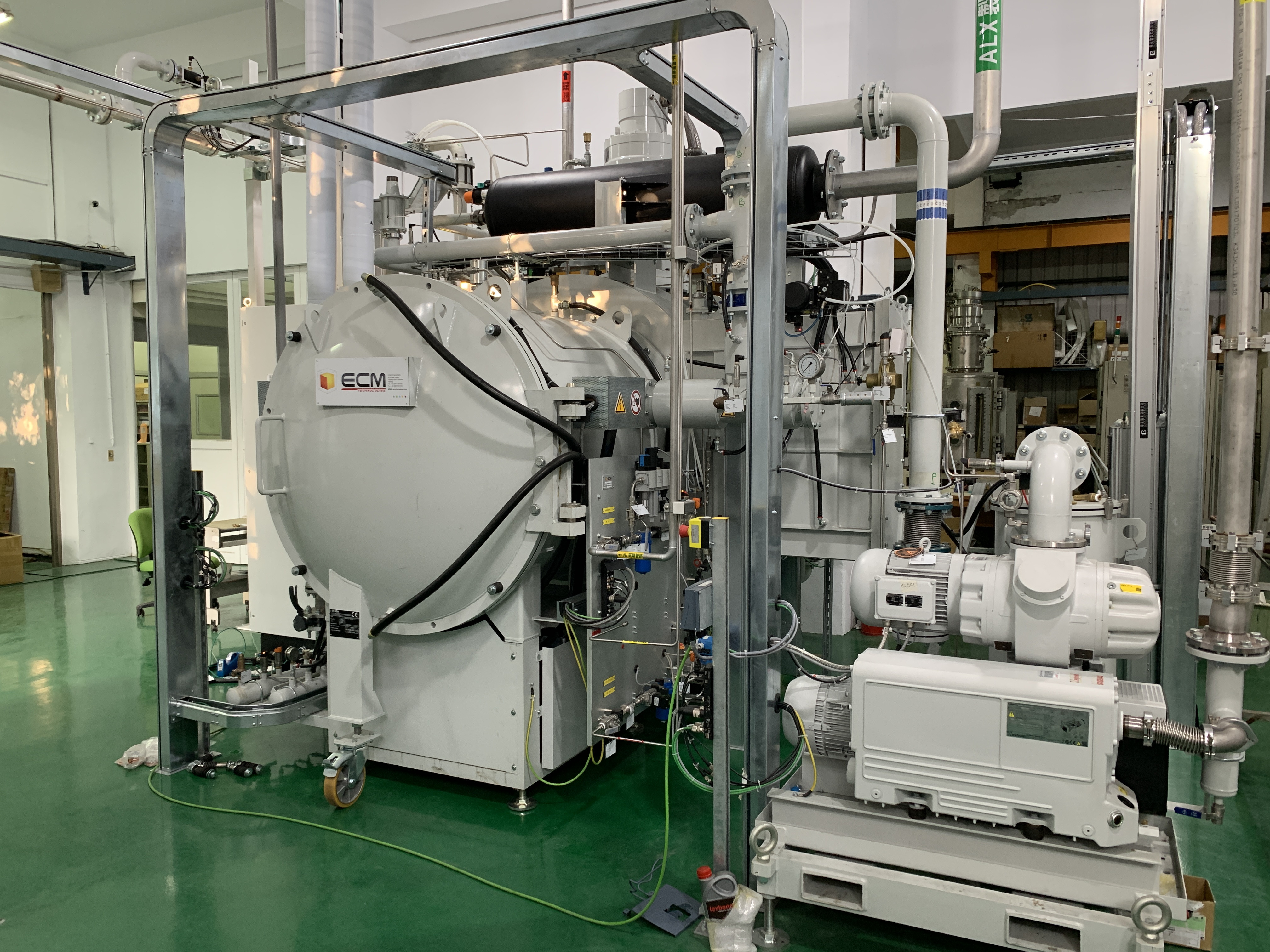

計畫名稱 高壓氣淬真空滲碳熱處理試作平台
技術類別 真空熱處理
搭配推廣專利 滲碳零件承載座
技術現況敘述 高壓氣體淬火的發展使氣淬冷卻曲線能覆蓋的範圍變大,提升其應用性。經過冷卻性能分析,20bar氮氣淬火的冷卻曲線接近120攝氏度油淬的冷卻曲線,故可因應不同鋼材的連續冷卻變態相圖(CCT-phase diagram, Continuous Cooling Transformation phase diagram)選擇不同壓力作氣淬,亦能針對產品變形量要求調整氣體壓力進行淬火。 真空碳氮共滲技術,又名低壓碳氮共滲技術,此技術是工件於低壓環境中(0-30 mbar)同時進行滲碳及滲氮,因步驟於低壓環境進行,乙炔(C2H2)於低壓高溫環境下為非平衡狀態,反應式會偏向裂解成碳原子(C)及氫氣(H2),氨氣(NH3)於低壓高溫環境下為非平衡狀態,反應式會偏向裂解成氮原子(N)及氫氣(H2),加速碳氮共滲製程的進行,且副產物會被真空泵持續抽走。 工件的滲層深度,與製程時間及溫度有關聯性,溫度較高,碳、氮原子於鋼材內部的擴散係數提升,可擴散到較深的深度;而時間越長,理應擴散時間較長,使碳、氮原子能擴散較深。
技術規格 有效尺寸≥400×600×400mm 最大負載≥200kg 最高使用溫度≥1200℃ 溫度均勻性≦ ±5℃ (≥ 800℃) 極限真空度≦ 5×10-2 mbar 滲碳氣體:C2H2, NH3等 冷卻氣體:氮氣,20 bar(max.)
可移轉技術名稱(中) 高壓氣淬真空碳氮共滲熱處理技術
可移轉技術名稱(英) High pressure gas quenching and vacuum carbonitriding heat treatment technology
可應用範圍 航太、化工、機械、車輛、生醫、流體機械、閥件、刀具、殼件、醫療器械、螺桿、模具
市場(產品/服務)潛力預估 齒輪件、齒輪軸、沖壓模具、射出模具、射出螺桿、探針及滲碳熱處理代工服務
所需之主要軟硬體設備 高壓氣淬真空滲碳熱處理主設備、廢氣處理系統、真空泵
總聯絡窗口 金屬工業研究發展中心 羅政副組長
Tel: 07-3513121轉2366, Fax: 07-3534062
E-mail :judylo@mail.mirdc.org.tw
