60周年
:::
成果類別 科專研發
產出年度 110
計畫名稱 混成板材製造技術
技術類別 製程技術
搭配推廣專利 纖維熱塑複材管與鋁合金管的接合方法
技術現況敘述 本研究開發以無膠合劑之真空熱壓製程，應用於AA5052-H32鋁合金 (0.3mmt)/GFRTP熱塑複材(0.2、0.4mmt)直接壓合製成混成板材，其主要真 空熱壓製程?數為：真空度<1 Torr、壓力45.4~50.2kg/cm2、 ?度 180°~210°C 、 時間5~15min，所壓製而成之混成板材尺寸為 380x280x0.98mm，厚度公差±0.01mm。混成板材之層間剪應力(ILSS)平均 值達18.8MPa，彎曲彈性模數(Eb值)平均值達58.3~70.0GPa，高於3C殼件 ?業Eb值性能(40Gpa)需求。提供成形子項計畫團隊作14"NB殼件成形試 製，厚度公差±0.01mm，全殼件成形後無裂縫?生，確立上述混成板材應 用於14"NB殼件製作具可行性。
技術規格 可壓製而成之混成板材尺寸為 380x280x0.98mm，厚度公差±0.01mm
可移轉技術名稱(中) 鋁合金/玻纖熱塑複材混成板材熱壓技術
可移轉技術名稱(英) Vacuum Hot Pressure Manufacturing Technology on the Hybrid Material of AA5052 Aluminium Alloy /Glass Fiber Reinforced Thermo Plastic
可應用範圍 3C殼件、自行車和相關輕量化運輸工具構件
市場(產品/服務)潛力預估 3C 殼件及自行車構件，預估材料和載具實體市場達NT$30億以上
所需之主要軟硬體設備 真空熱壓設備及模、治具和熱壓成形模擬軟體
總聯絡窗口 金屬工業研究發展中心 羅政副組長
Tel: 07-3513121轉2366, Fax: 07-3534062
E-mail ：judylo@mail.mirdc.org.tw

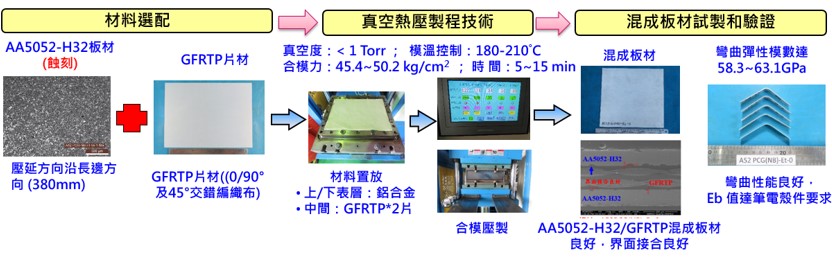

1101227_實驗流程_圖片1

更新日期：108-03-18　/　維護單位：系統管理者
<
