成果類別 科專研發
產出年度 106
計畫名稱 光學玻璃鏡片成形用模具超精密切削加工系統
技術類別
搭配推廣專利
技術現況敘述 目前陣列透鏡結構多係以銑削（Milling）方式進行加工，雖然可獲得所需外形但是形狀精度無法提高。另外受限於銑刀尺寸，單一透鏡尺寸皆大於1㎜以上。本項技術應用超精密加工能量，可加工0.1㎜之透鏡，同時可獲得更佳之形狀精度及表面粗糙度，有效提高產品品質。
技術規格 材料：SUS 420 曲面最大斜率≧20? 形狀精度≦1μm 表面粗糙度≦ Ra10nm
可移轉技術名稱(中) 陣列透鏡結構製程技術
可移轉技術名稱(英) Process Technology of Lens Array Structure
可應用範圍 1. 投影機 2. 車燈 3. 光纖連接器 4. 光場相機
市場(產品/服務)潛力預估 單一顆透鏡構型已無法滿足光學使用需求，利用陣列透鏡結構可如同昆蟲複眼般從不同角度獲得更多資訊，進而提供使用者更佳豐富之使用體驗。推估未來三年複合成長率將達6.9%
所需之主要軟硬體設備 本項技術需以超精密加工機為工作母機輔以超音波模組進行加工，以超精密加工機之運動精度為基底提升加工品質，透過超音波模組增加加工速度，以獲得品質及速度之最大交集。
總聯絡窗口 金屬工業研究發展中心 羅政副組長
Tel: 07-3513121轉2366, Fax: 07-3534062
E-mail ：judylo@mail.mirdc.org.tw

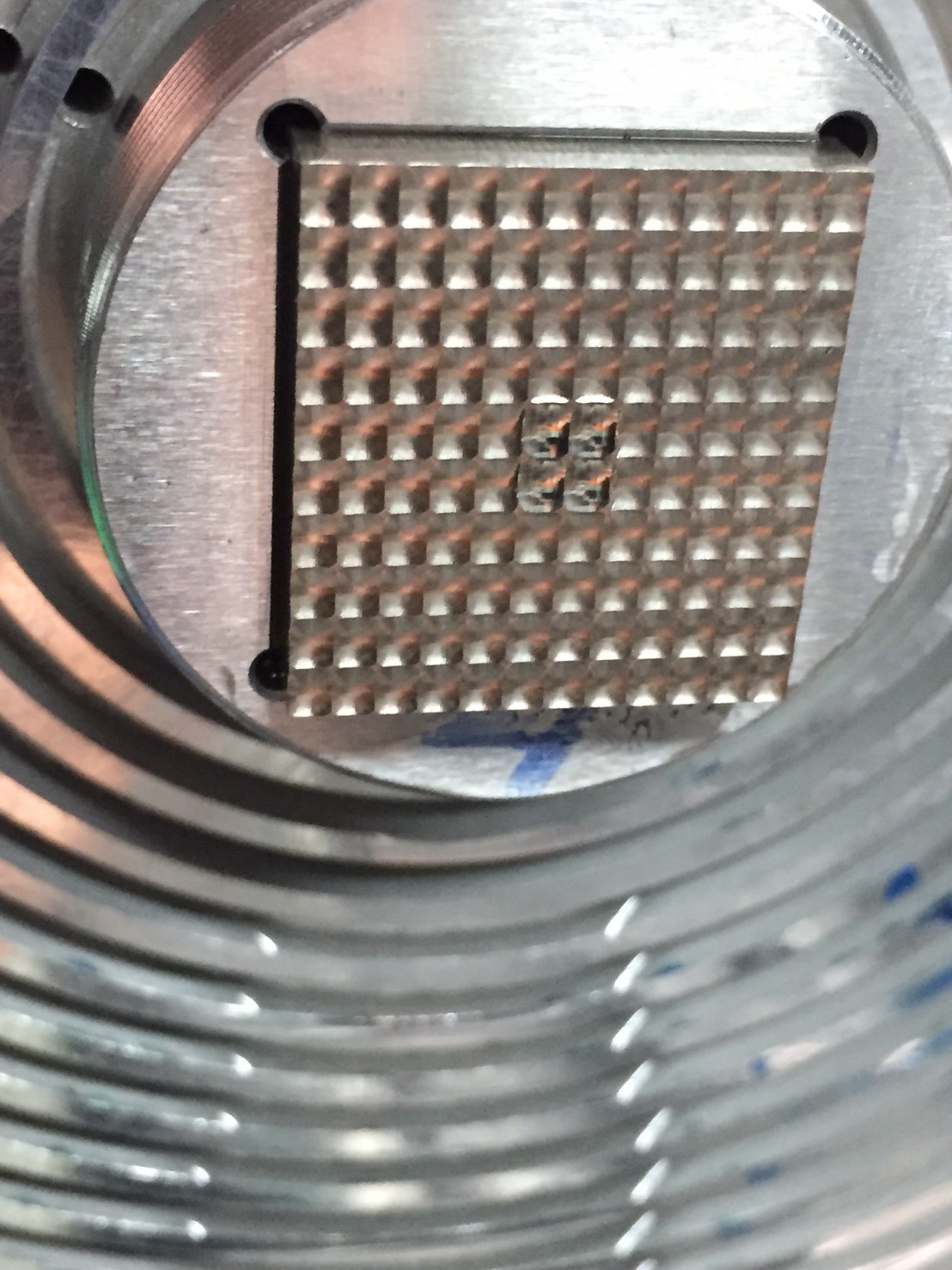

S__47570950

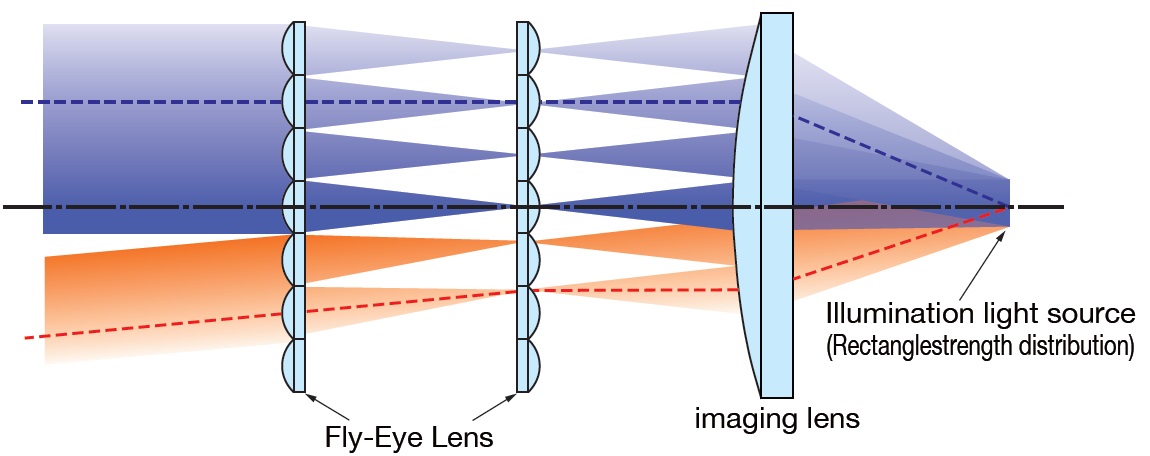

投影機應用

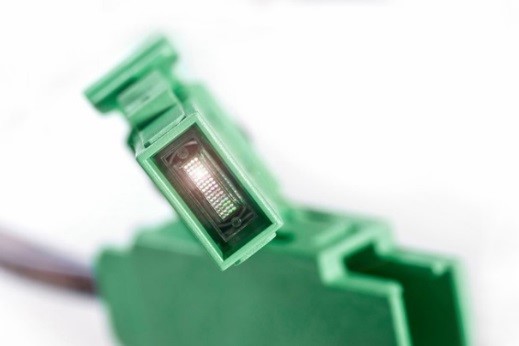

光纖連接器應用

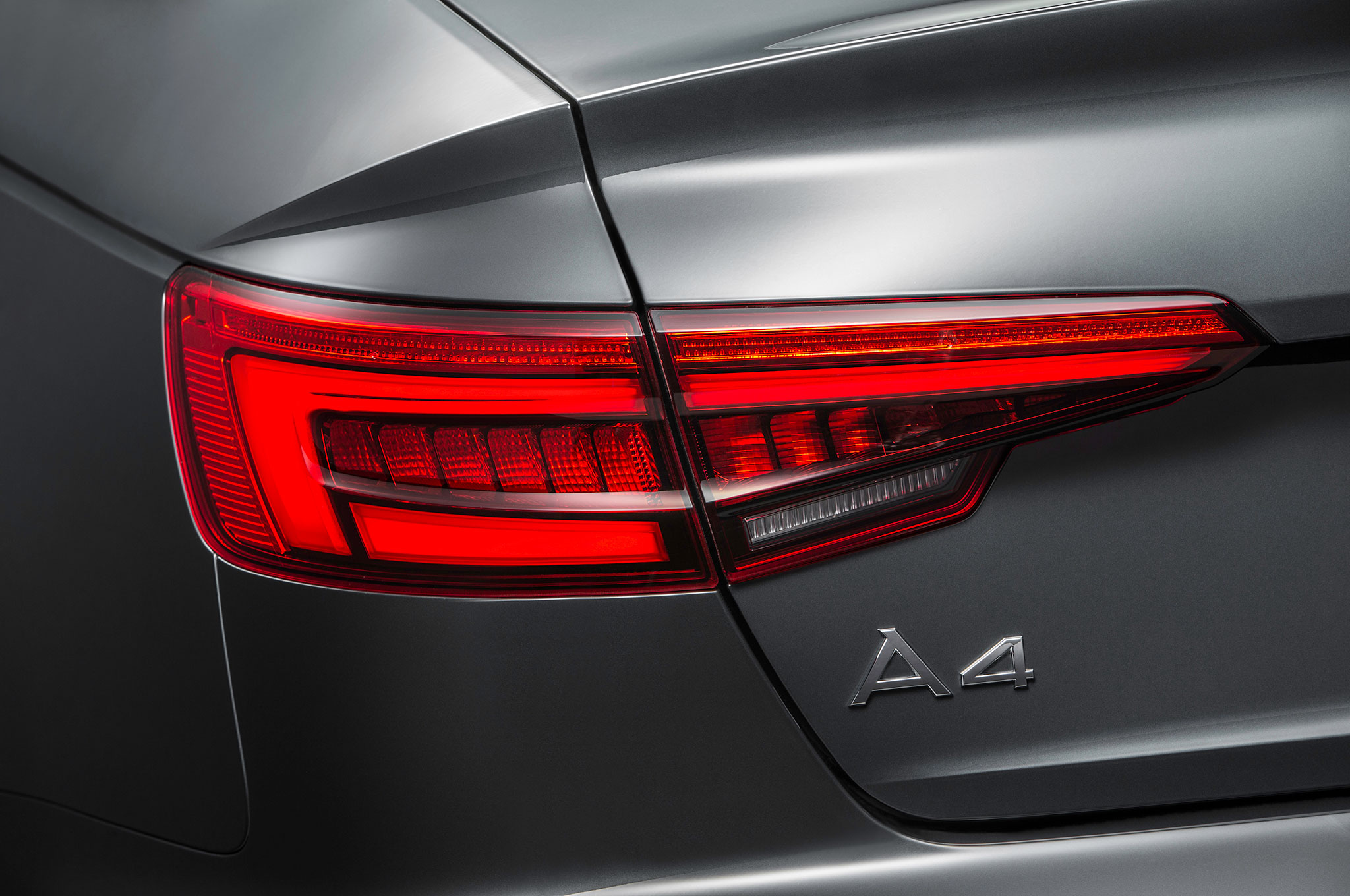

車燈應用

光場相機應用
