成果類別 自行研發
產出年度 104
計畫名稱 鎳鈷合金運用於導光板滾輪用模具及電鑄設備開發(東立)
技術類別 醫療器材技術
搭配推廣專利 中空金屬套管成形方法
技術現況敘述 導光板採用微結構光學鏡射導光技術製造，在1平方英吋且厚度僅0.3毫米以下的導光板上，以機械加工方式刻製出高達40萬點的微結構導光點，具有高亮度、超輕薄的特性，再運用電鑄技術電鑄0.13mm薄板，包覆於滾輪上，主要應用於液晶顯示器、發光鍵盤、筆記型電腦、3C消費電子、照明等；模具沖壓則應用於導航設備機殼、電池、液晶顯示器等。
技術規格 進熱壓Roll to Roll技術製造導光板，其薄度製造狀況優於印刷、射出及雷射等技術，公司以產出NB用導光板0.6mm及發光鍵盤導光板0.25mm。 LED TV導光板方面，熱壓Roll to Roll技術採連續壓合，PMMA原料壓成導光板時，直接將微結構導光點壓在板材上，省去網版印刷流程，薄度為0.25mm，發光效率較佳。生產高亮度3D面板所需的雙面導光板，熱壓Roll to Roll可同時完成一面V-cut Pattern及另一面光學佈點pattern導光板，生產效率高
可移轉技術名稱(中) 電鑄運用於導光板市場
可移轉技術名稱(英) Electroforming used in the light guide plate market
可應用範圍 Roll to Roll技術製造導光板，光學模仁，手機按件，醫療用微噴孔，衛星用導波，天文望遠鏡次毫米導波管。
市場(產品/服務)潛力預估 2014年全球LCD TV出貨量將達2.2億台，成長約3%。 預計2017年NB出貨量為2.78億台，發光鍵盤將成為NB主要配備，發光鍵盤亦隨NB出貨量成長。
所需之主要軟硬體設備 PP槽、加熱控制器、過濾控制器、水循環控制器、電控制箱、整流器。
總聯絡窗口 金屬工業研究發展中心 羅政副組長
Tel: 07-3513121轉2366, Fax: 07-3534062
E-mail ：judylo@mail.mirdc.org.tw

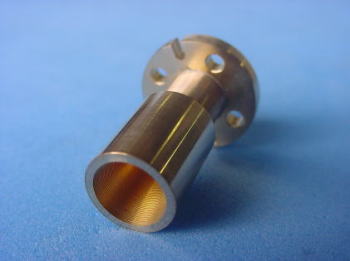

圖-1

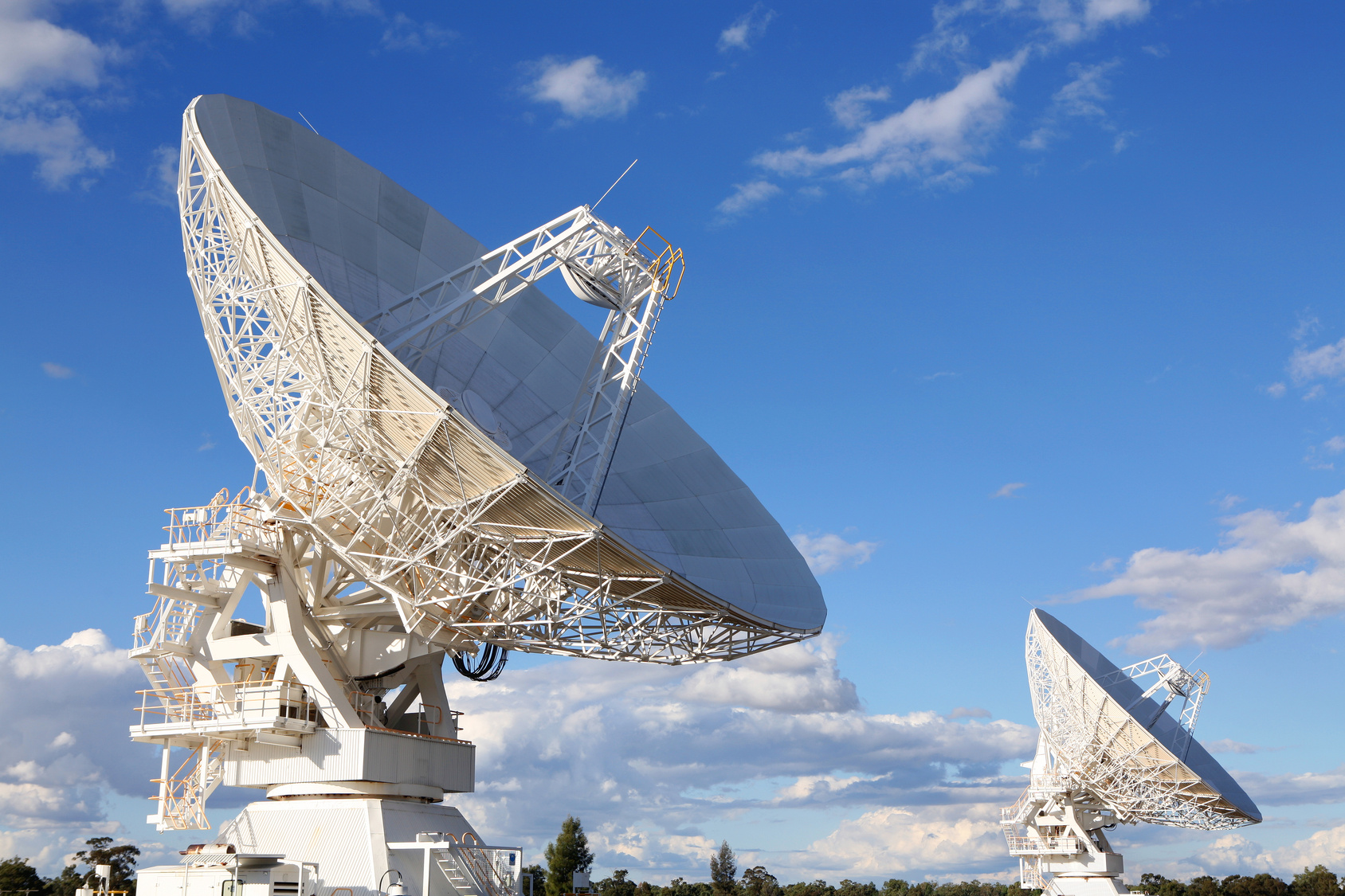

圖-2

圖-3

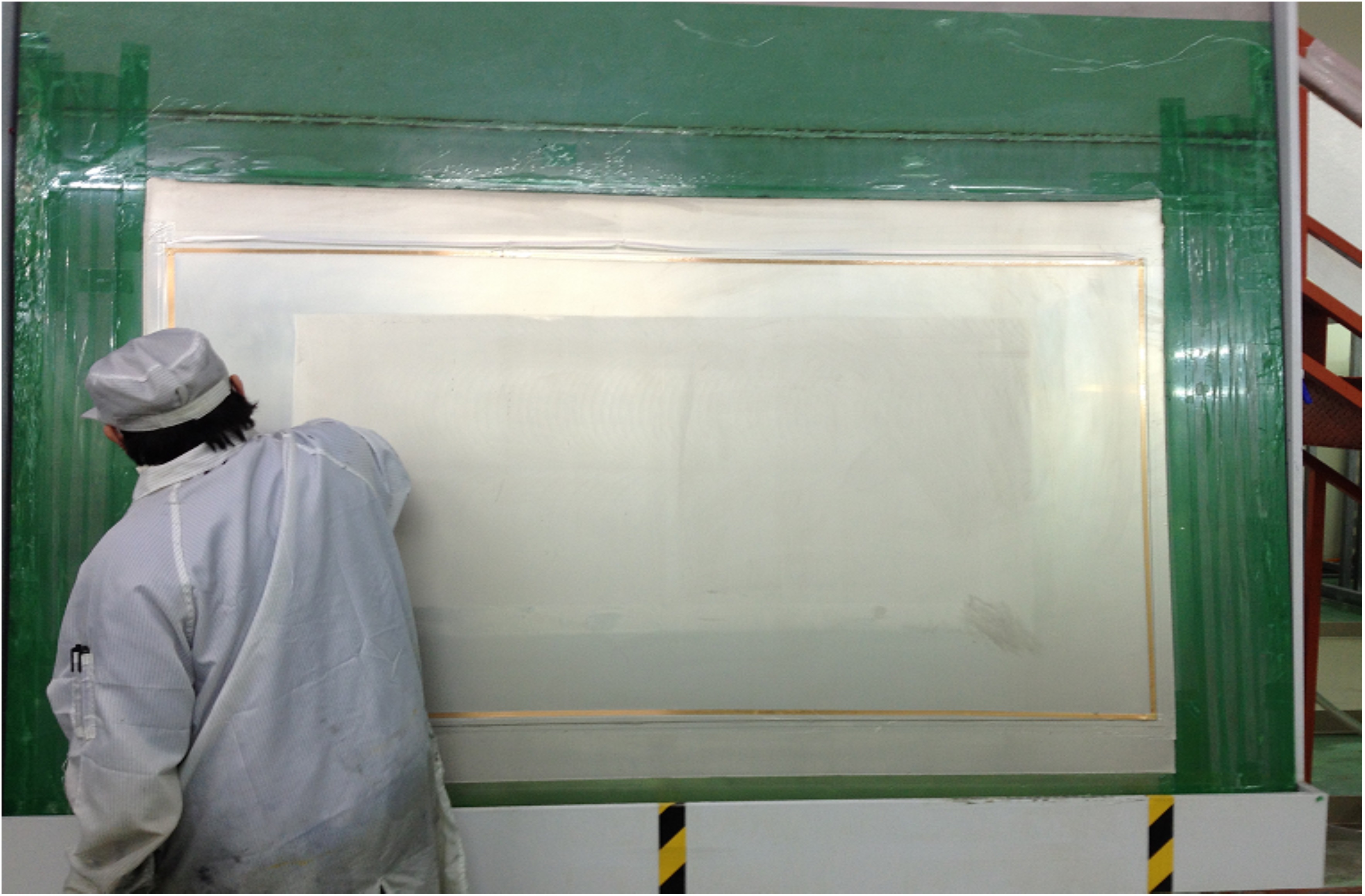

圖片4
