成果類別 科專研發
產出年度 105
計畫名稱 系統平台與設備原型開發
技術類別
搭配推廣專利 微帶天線結構及應用其之微波成像系統
技術現況敘述 在微帶天線設計中，其輻射場型、增益以及極性主要取決於微帶天線之架構及形狀；然而，傳統的微帶天線xz平面於半功率波束寬度(HPBW)之電場範圍角度與yz平面於半功率波束寬度(HPBW)之電場範圍角度相差過大會照成兩平面接收訊號不均等。

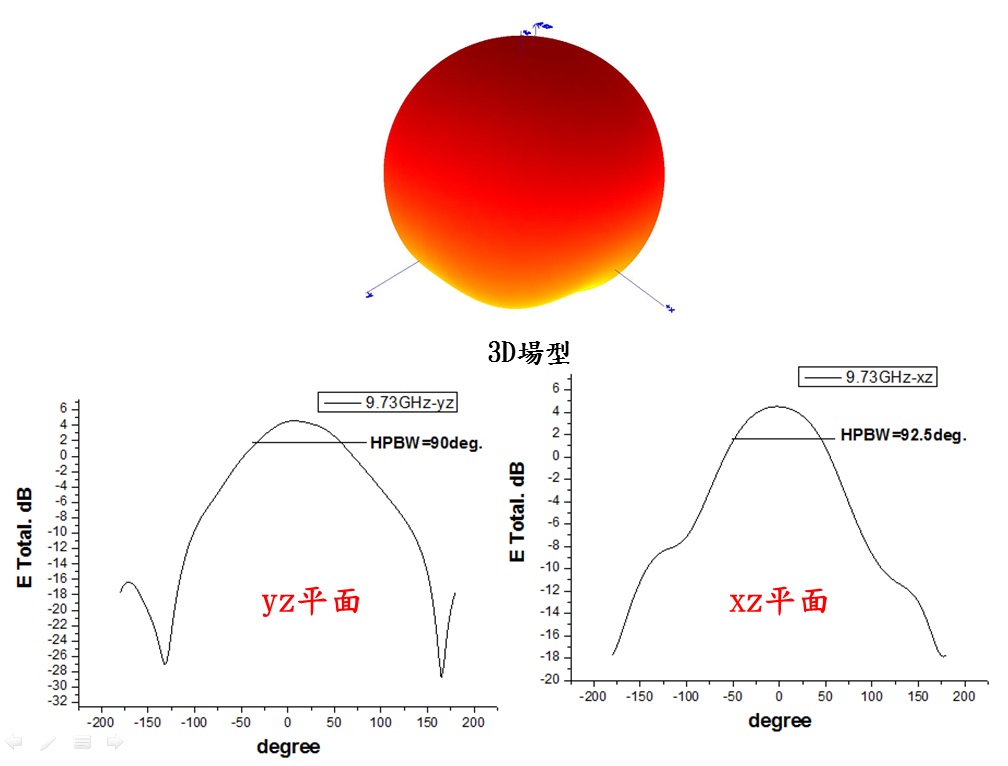

技術規格 xz平面於半功率波束寬度(HPBW)之電場範圍角度與yz平面於半功率波束寬度(HPBW)之電場範圍角度相差低於5度

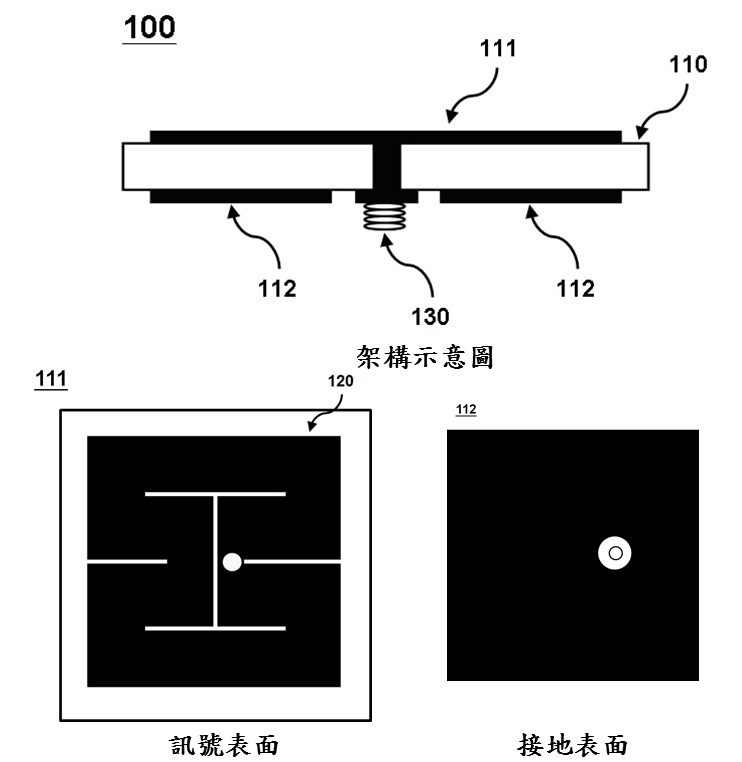

可移轉技術名稱(中) 用於微波成像系統之矩形環狀微帶天線
可移轉技術名稱(英) A rectangular-ring microstrip antenna application for microwave imaging system
可應用範圍 接收微波醫學影像訊號設備 、 可接收生物體徵訊號之穿戴式裝置 、 室內接收生物體徵訊號裝置
市場(產品/服務)潛力預估 本技術配合國家發展醫學影像醫療器材產業政策，以建構醫用影像設備檢測驗證量能，並發展微波成像系統與技術。 預計可以推動1家以上廠商轉型升級投入高階醫學影像設備領域，促進醫學影像投資新台幣3,000萬元以上，創造國內就業機會50人以上。
所需之主要軟硬體設備 電磁模擬設計軟體、高介電質電路板、網路分析儀、射頻電路模組
總聯絡窗口 金屬工業研究發展中心 羅政副組長
Tel: 07-3513121轉2366, Fax: 07-3534062
E-mail ：judylo@mail.mirdc.org.tw
