計畫名稱 Space Frame設計技術
技術類別
搭配推廣專利

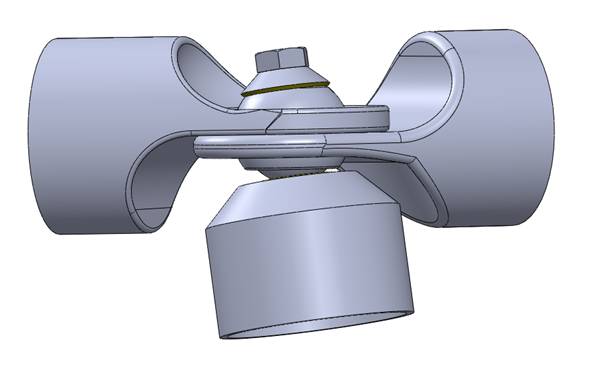

技術現況敘述 Space Frame結構在建構上除了直接管對管銲接以外，就必須仰賴接頭的接合，尤其是鋁合金結構件，因為鋁合金在加熱後會產生弱化效果，因此接頭對於鋁合金結構更為重要。 一般接頭往往只有單一規格，無法進行調整，所以產生高昂的模具費用，本專利結構可在有限範圍內進行三通管三軸方位的調整，對於少量多樣化車種或者雛形品製作階段皆可達到相當的效果。 本專利採用簡單的機械結構，以應用球接頭的概念創造可調整式三通接頭，擴展Slip joint概念，有助於降低開發階段成本，並此能夠在一定的範圍內萬向調整管接頭的方向，在支管道偏離設計角度的情況下，順利實現有效連接的三通管接頭很有必要，可降低Space Frame對於組裝精度的要求。
技術規格 三通接頭，可依需求拆換成為2通接頭。 提升點強度:20%以上 精度控制:±2.0mm/3,000mm內 尺寸調控:依技轉廠商需求,與實際車體設計情形考量
可移轉技術名稱(中) Space Frame 三通接頭機構
可移轉技術名稱(英) Space Frame 3-way joint
可應用範圍 應用Space Frame設計手法所搭載的任何結構
市場(產品/服務)潛力預估 Space Frame搭配以此手法設計之接頭,可有效縮短產品開發時程與成本，適合應用在少量、多樣、高品質的Space Frame結構開發 。
所需之主要軟硬體設備 Solidworks、Catia、HyperWorks、ANSYS、LS-DYNA
