成果類別 科專研發
產出年度 102
計畫名稱 異/同空間多頻道影像視覺精密對位模組開發
技術類別 產品驗證
搭配推廣專利 光學影像擷取模組、對位方法及觀測方法

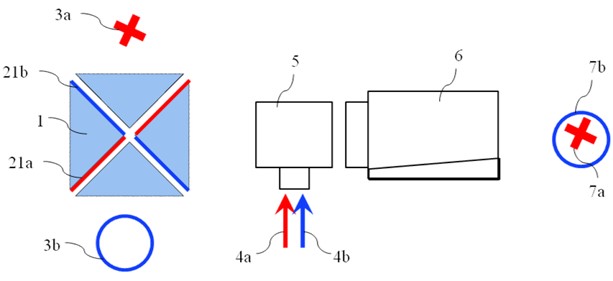

技術現況敘述 本發明為一種單一CCD對異空間平面視覺取像對位技術，包含特殊設計之轉折菱鏡組、影像比對、處理方法及運動平台控制整合，可針對任意設計標記影像進行對位製程，也可由具獨特性之特徵影像進行對位，進而達成產品之組裝、壓合、貼合等需求。
技術規格 可執行兩對稱相異平面物件之影像擷取，並與運動平台搭配可進行X/Y/theta偏移量的補償對位，對位精度範圍:<±1~10?m。
可移轉技術名稱(中) 光學影像擷取模組、對位方法及觀測方法
可移轉技術名稱(英) Optical Image Capturing Module, Alignment Method, and Observation Method
可應用範圍 觸控面板貼合機、軟板壓合機、多層元件組裝、3D IC對位壓合設備
市場(產品/服務)潛力預估 本技術可廣泛應用於各產業，極俱市場潛力。
所需之主要軟硬體設備 工業電腦、影像擷取裝置、特殊設計之轉折菱鏡組模組、運動控制裝置、精密定位裝置。
總聯絡窗口 金屬工業研究發展中心 羅政副組長
Tel: 07-3513121轉2366, Fax: 07-3534062
E-mail ：judylo@mail.mirdc.org.tw
圖片1

圖片2
