成果類別 科專研發
產出年度 102
計畫名稱 Space Frame設計技術
技術類別
搭配推廣專利

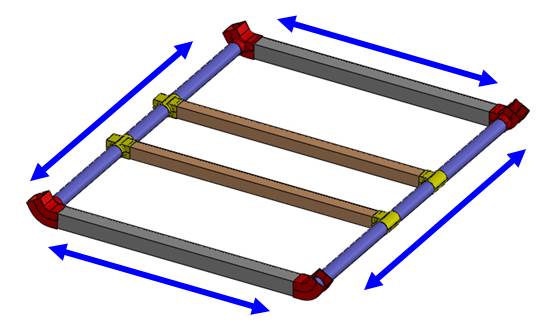

技術現況敘述 由於Space Frame結構組裝精準度一般都較Unibody結構差,因此以預先設計好的Slip Joint/Plane快速、準確地固定Space Frame的各管件，且管件的位置可經由Slip Joint/Plane做滑動調整，使結構尺寸可調整，組裝精度易於控制，進一步減少定位與銲接治具的使用。
技術規格 提升點強度:20%以上 精度控制:±2.0mm/3,000mm內 尺寸調控:依技轉廠商需求,與實際車體設計情形考量
可移轉技術名稱(中) 用於Space Frame結構精度與組裝尺寸可調整之Slip Joint / Plane接頭接合設計
可移轉技術名稱(英) Use for Space Frame structure precision and size adjustable Slip Joint / Plane assembly joint engagement design
可應用範圍 L6等級輕型低速車(LSV)、L7等級輕型低速車(LSV)、輕型多功能越野車(UTV)、全地形沙灘車(ATV)
市場(產品/服務)潛力預估 Space Frame搭配Slip Joint/Plane可使車架結構設計變更快速，易於動力、懸吊等系統做匹配，有效縮短產品開發時程與成本，適合應用在少量、多樣、高品質的車架結構開發
所需之主要軟硬體設備 Solidworks、Catia、HyperWorks、ANSYS、LS-DYNA
總聯絡窗口 金屬工業研究發展中心 羅政副組長
Tel: 07-3513121轉2366, Fax: 07-3534062
E-mail ：judylo@mail.mirdc.org.tw
圖片4
