成果類別 科專研發
產出年度 100
計畫名稱 光學元件射出成形製程系統技術
技術類別 醫療器材技術
搭配推廣專利
技術現況敘述 高數值孔徑(即大角度)物鏡在光儲存與各類顯微鏡中扮演重要角色，為聚焦點與影像品質之關鍵元件。依據光學繞射原理，角度愈大時，其繞射極限之聚焦點愈小，亦即品質較佳，或解析能力較高。因規格上之需求，目前相關商品多使用玻璃材料非球面鏡片，除材料本身外，其製造之成本亦高。本技術以塑膠材料設計出大角度光學透鏡，並以射出成型之量產製程製作，有助於成本之降低。
技術規格 光學鏡片 有效直徑=2mm 形狀精度≦0.5?m 表面粗糙度≦30?m 角度=60度 光學模仁 有效直徑=2mm 形狀精度≦0.3?m 表面粗糙度≦20?m 角度=60度
可移轉技術名稱(中) 大角度非球面光學鏡片射出成型製程與模仁加
可移轉技術名稱(英) Large Slope Angle Aspheric Lens of Injection Molding Process & Insert Fabrication Technology
可應用範圍 CD、DVD讀取對物鏡、各類顯微鏡
市場(產品/服務)潛力預估 產值5000萬/年
所需之主要軟硬體設備 精密射出成型機
總聯絡窗口 金屬工業研究發展中心 羅政副組長
Tel: 07-3513121轉2366, Fax: 07-3534062
E-mail ：judylo@mail.mirdc.org.tw

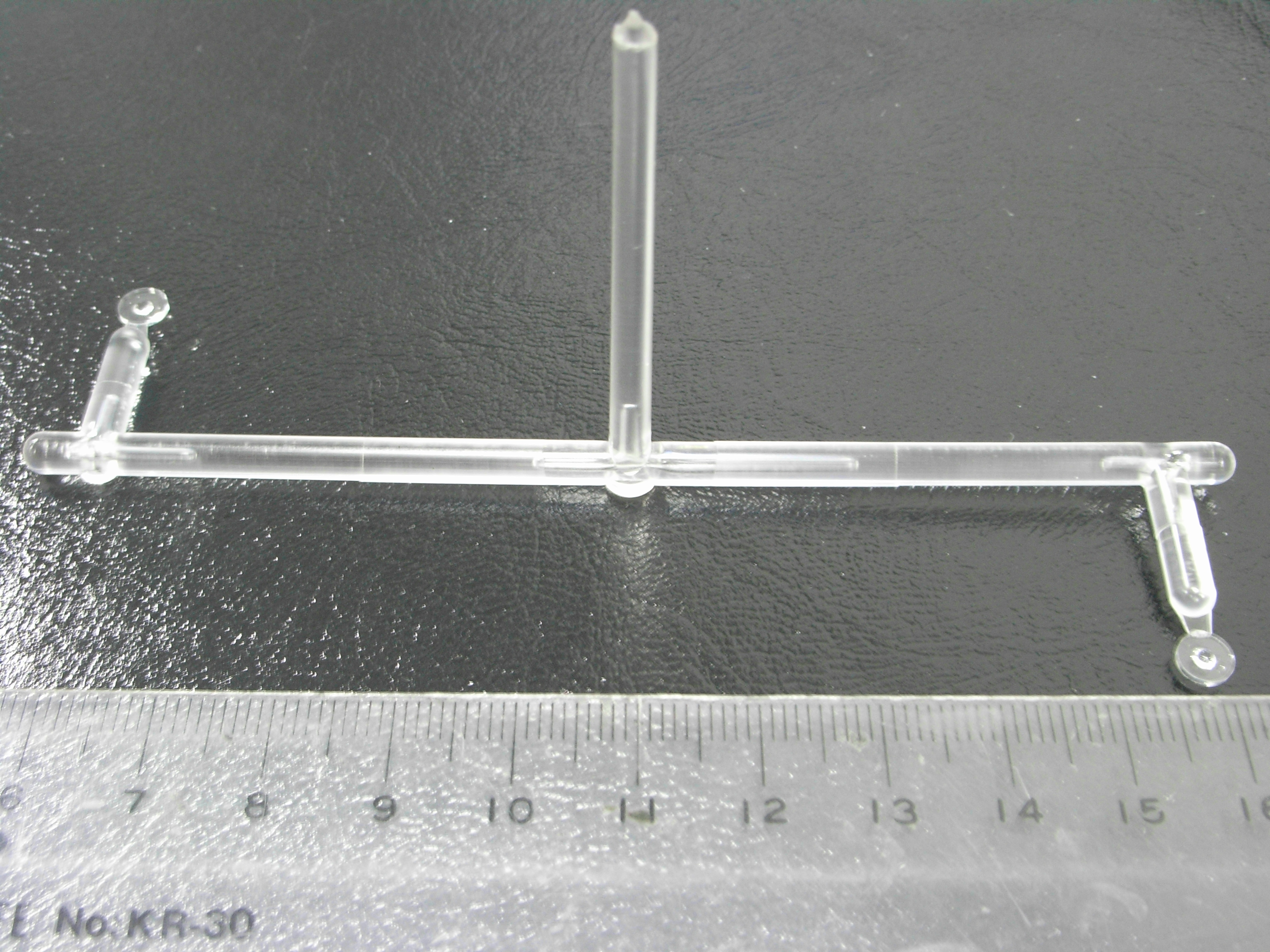

RIMG0033

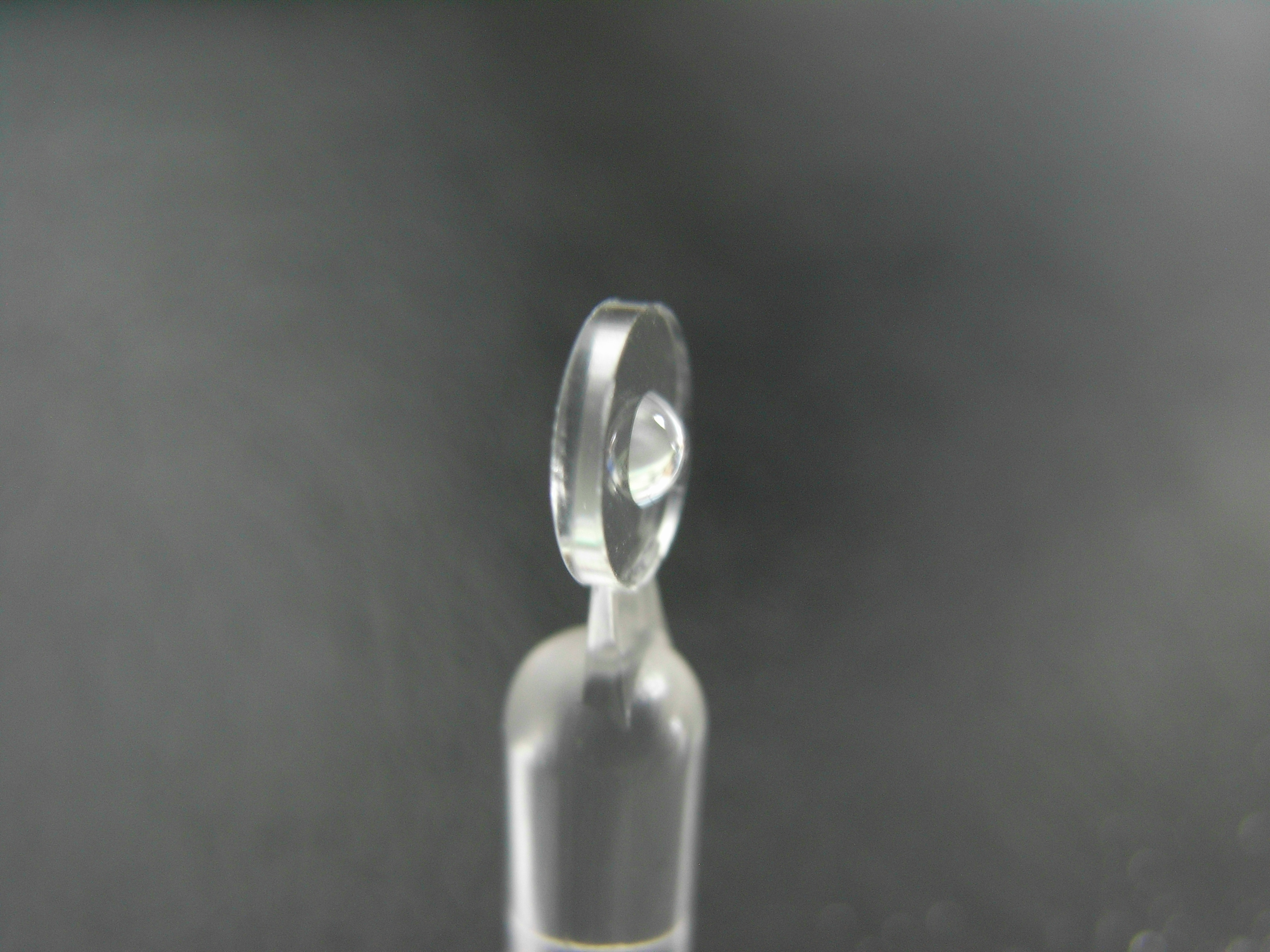

RIMG0050

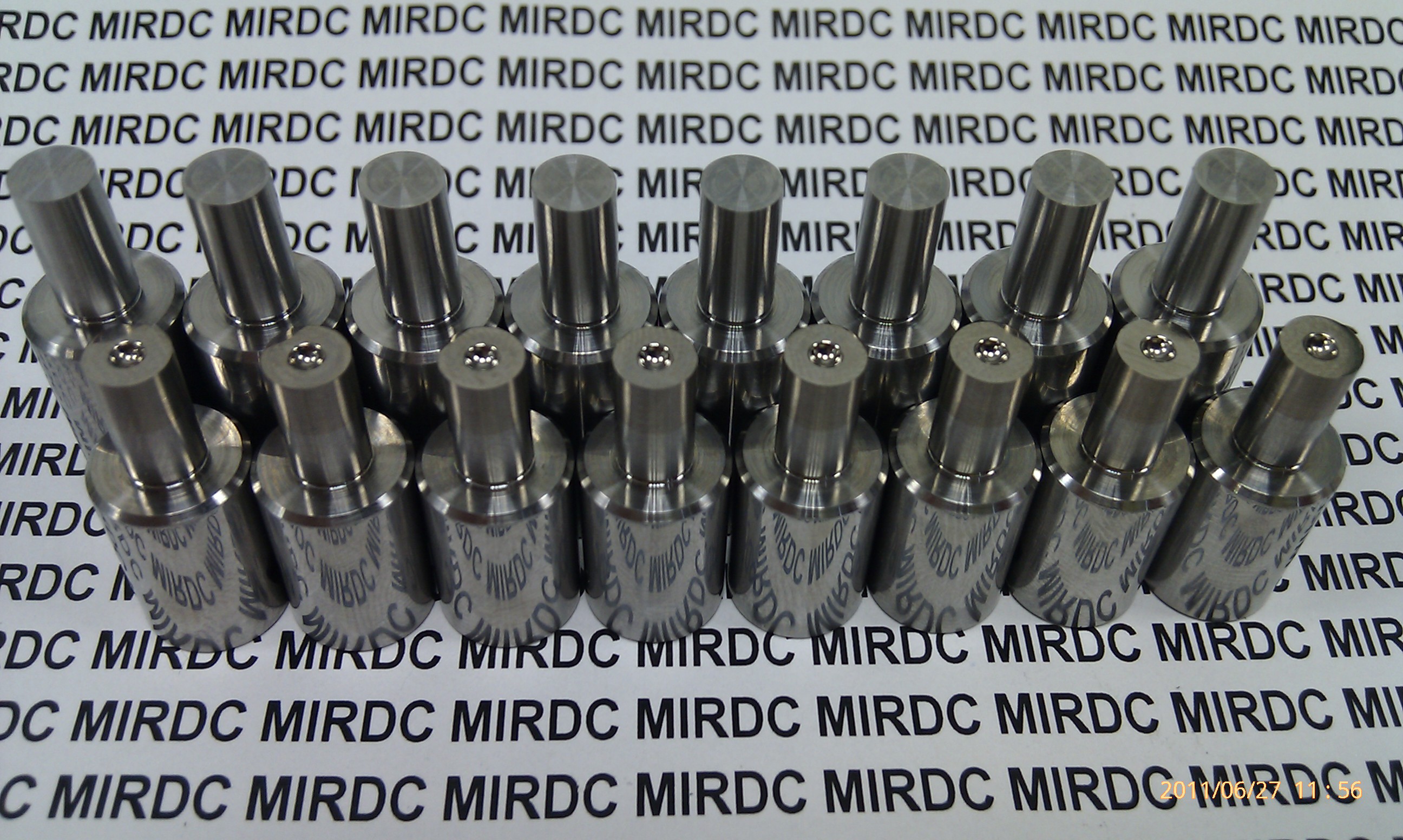

IMAG0517

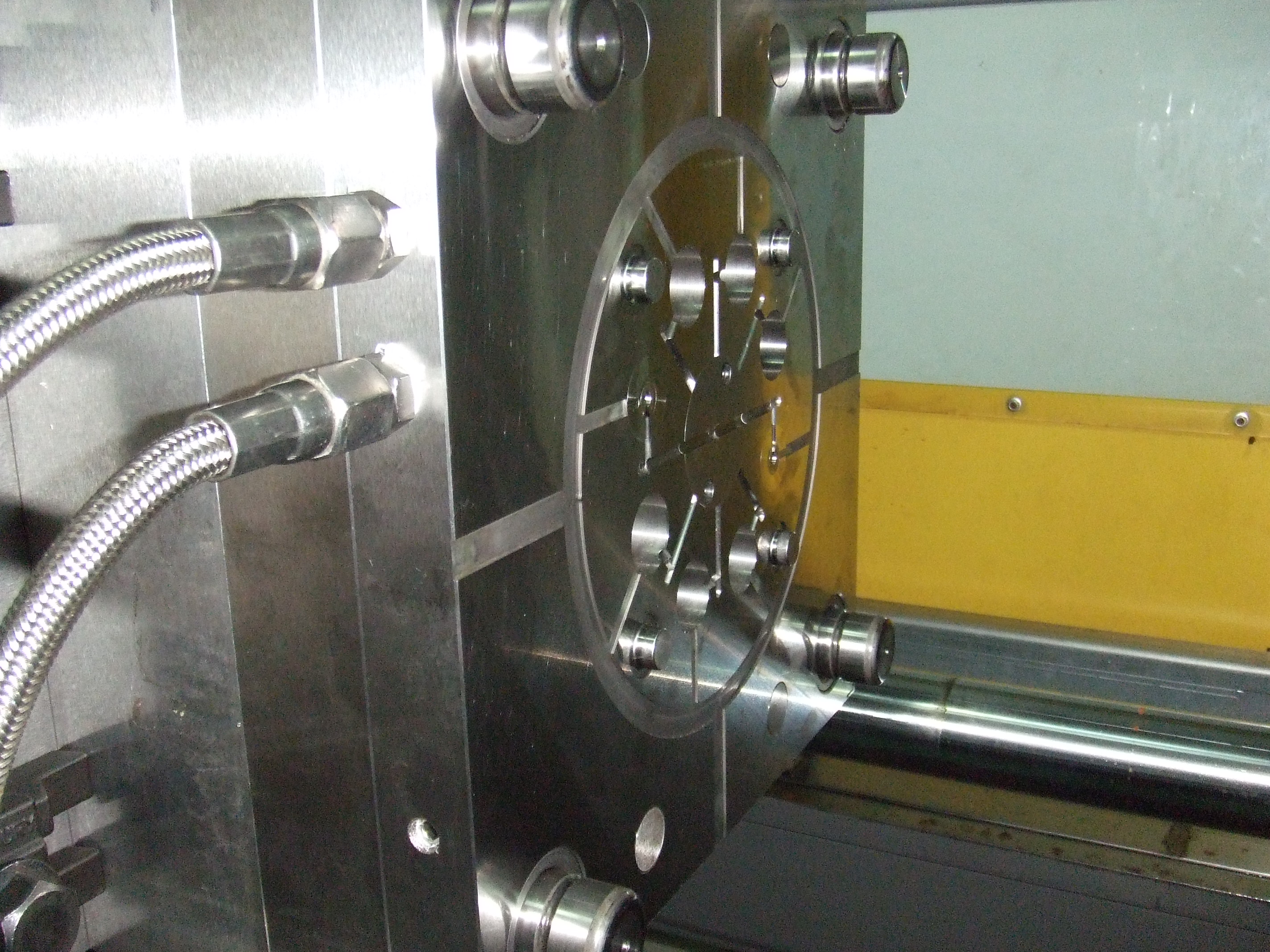

DSCF4555
