專利介紹--可微調式管件液壓成形沖頭機構 |
| 專利證號
|
I255210 |
| 發 明 人 |
黃建成、莊志宇、鄭炳國、李明富 |
| 摘 要 |
一種可微調式管件液壓成形沖頭機構包含一沖頭本體、一沖頭前端及一轉接單元。該沖頭本體具有一第二水道，其中該第二水道具有一進口及一出口，且該第二水道之進口與出口方向係成一特定角度。該沖頭前端具有一第一水道連通該第二水道之出口，並藉由一水密管螺紋密封方式固定於該沖頭本體上。該轉接單元係固定於該沖頭本體上，並包含一接頭及一密封用管，其中該接頭具有一第三水道，該沖頭本體之第二水道依序連通於該密封用管、該第三水道及一外部高壓管，且該密封用管具有一密封傾斜面接觸於該第二水道之進口。該可微調式管件液壓成形沖頭機構另包含一沖頭位置調整單元及一沖頭角度調整單元。 |

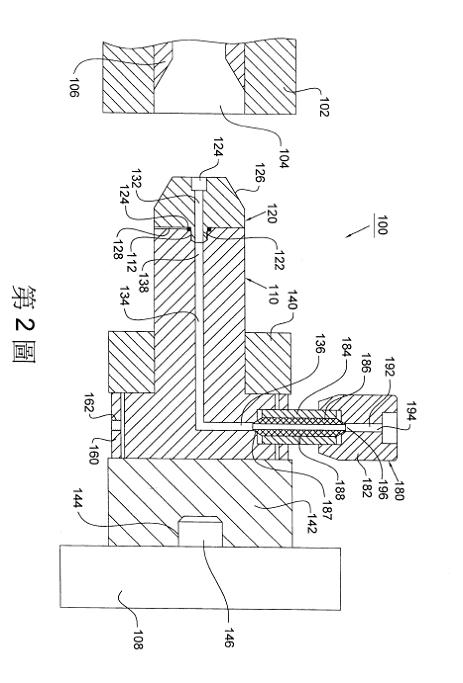

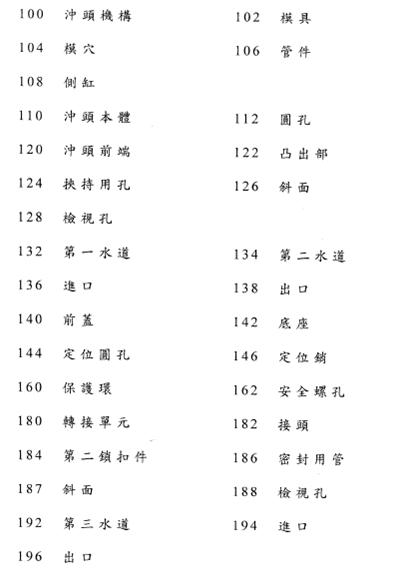

| 圖示說明 |
|
| 申請專利範圍 |
- 一種沖頭機構,包含:
一沖頭本體,具有一第二水道,其中該第二水道具有一進口及一出口,且該第二水道之進口與出口方向係成一特定角度;
一沖頭前端,具有一第一水道連通該第二水道之出口,並藉由一水密管螺紋密封方式固定於該沖頭本體上;以及
一轉接單元,固定於該沖頭本體上,並包含一接頭及一密封用管,其中該接頭具有一第三水道,該沖頭本體之第二水道依序連通於該密封用管、該第三水道及一外部高壓管,且該密封用管具有一密封傾斜面接觸於該第二水道之進口。
- 依申請專利範圍第1項之沖頭機構,其中該水密管螺紋密封方式係為水密膠帶螺紋密封方式。
- 依申請專利範圍第1項之沖頭機構,其中該沖頭前端及沖頭本體分別包含一凸出部及一圓孔,該凸出部之公螺紋係對應於該圓孔之母螺紋,且該凸出部係藉由水密管螺紋密封方式固定該沖頭本體之圓孔內。
- 依申請專利範圍第1項之沖頭機構,另包含一密封填料,其配置於該沖頭本體與沖頭前端之間。
- 依申請專利範圍第1項之沖頭機構,其中該沖頭前端包含一挾持用孔。
- 依申請專利範圍第1項之沖頭機構,其中該沖頭前端係設有一密封用斜面。
- 依申請專利範圍第1項之沖頭機構,另包含一第一洩漏檢視孔配置於該沖頭本體及該沖頭前端之間。
- 依申請專利範圍第1項之沖頭機構,其中該第二水道之進口與出口方向所形成之特定角度係為90度。
- 依申請專利範圍第1項之沖頭機構,另包含:
一前蓋,環繞該沖頭本體,並設有複數個第一鎖扣孔,其中該沖頭本體設有複數個第二鎖扣孔;
一底座,設有複數個第三鎖扣孔;以及
複數個第一鎖扣件,依序穿過將該第一鎖扣孔、該第二鎖扣孔及該第三鎖扣孔而將該沖頭機構固鎖於一側缸上。
- 依申請專利範圍第9項之沖頭機構,其中該底座設有一定位圓孔。
- 依申請專利範圍第9項之沖頭機構,另包含一保護環,其環繞該沖頭本體,並固鎖於該前蓋及該底座之間。
- 依申請專利範圍第11項之沖頭機構,其中該保護環包含一安全螺孔及一螺栓,用以防止該高壓管脫落後亂甩。
- 依申請專利範圍第1項之沖頭機構,其中該轉接單元另包含一第二鎖扣件,用以將該接頭及該密封用管固定於該沖頭本體。
- 依申請專利範圍第1項之沖頭機構,另包含一第二洩漏檢視孔,其配置於該轉接單元與該沖頭本體之間。
- 依申請專利範圍第1項之沖頭機構,其中該第三水道具有一進口及一出口,且該第三水道之進口與出口方向係成一特定角度。
- 依申請專利範圍第15項之沖頭機構,其中該第三水道之進口與出口方向所形成之特定角度係為90度。
- 依申請專利範圍第1項之沖頭機構,另包含一沖頭位置調整單元,用以調整該沖頭本體之位置。
- 依申請專利範圍第17項之沖頭機構,其中該沖頭位置調整單元包含該前蓋之第一鎖扣孔及該沖頭本體之第二鎖扣孔,且該第一鎖扣孔及該第二鎖扣孔之尺寸係較大於該第一鎖扣件之尺寸。
- 依申請專利範圍第17項之沖頭機構,其中沖頭本體包含四個第一斜面,該沖頭位置調整單元包含四塊楔形塊及複數個第三鎖扣件,該四塊楔形塊分別具有第二斜面接觸於該四個第一斜面,並藉由該第三鎖扣件固定該四個楔形塊及該沖頭本體。
- 依申請專利範圍第1或17項之沖頭機構,另包含一沖頭角度調整單元,用以調整該沖頭本體之角度。
- 依申請專利範圍第20項之沖頭機構,其中該沖頭本體包含一第一圓弧面,該底座包含一第二圓弧面緊密接觸該第一圓弧面,且該沖頭角度調整單元包含複數個第四鎖扣件,用以將該沖頭本體固鎖在該底座上。
- 依申請專利範圍第1項之沖頭機構,其中該沖頭機構,用於一管件液壓成形設備。
- 依申請專利範圍第1項之沖頭機構,其中該沖頭機構,用於一高壓測試設備。
|
| 特 色 |
- 本發明具有組裝便利、安全無虞、結構簡單堅固、模組化等優點，詳細說明如下；
- 沖頭直接連接高壓水管，水道只做於沖頭上，無須水頭做為沖頭固鎖於側缸之轉接裝置，不會有洩漏問題，且提高水道之整體剛性；
- 本發明設計兩種位置之調整機構和一種角度之調整機構，使沖頭於對正組裝時可適當地微調，可降低模具加工和組裝上精度之要求，於量產時，也可根據實際模具狀況，隨時的調整，避免修模之費用。以此設計之位置微調量約2∼3mm，角度之微調量為小於2度，已可有效應付量產上之各種狀況。且其剛性也遠勝於其他結構設計，可應付幾十噸之沖床。
|
|
|
|
專利介紹--用以成形一微細導電元件的放電加工裝置 |
| 專利證號
|
M274184 |
| 發 明 人 |
莊殷、林英傑 |
| 摘 要 |
一種用以成型一微細導電元件的放電加工裝置，包含一驅動單元、一能受該驅動單元連動的雙頂心夾掣單元，及一受該雙頂心夾掣單元夾制定位的圓盤電極。該雙頂心夾掣單元具有一第一頂心柱、一與該第一頂心柱頂觸的第一夾塊、一與該第一夾塊間隔對應的第二夾塊，及一頂觸於該第二夾塊的第二頂心柱。利用該第一、二夾塊分別與第一、二頂心柱間是呈尖錐狀凹凸頂插狀態，再配合該驅動單元驅使該第一、二夾塊與圓盤電極同步高速轉動之驅動模式，讓該圓盤電極能維持高旋轉精度，提昇微細導電元件精度與加工成形效率，且增進圓盤電極之安裝效率。
|

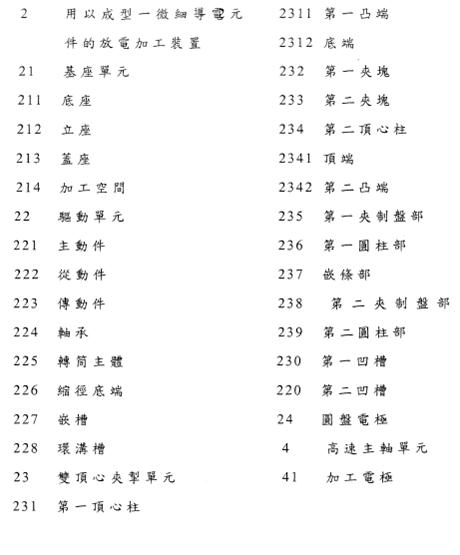

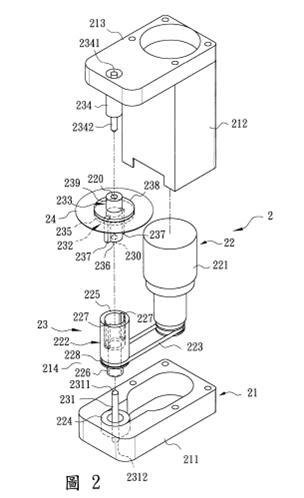

| 圖示說明 |
|
| 申請專利範圍 |
- 一種用以成型一微細導電元件的放電加工裝置,包含:
一基座單元,形成有一加工空間;
一設置於該基座單元上的驅動單元,具有一主動件、一受該主動件連動而可快速轉動地設置於該基座單元上的從動件,以及一能將該主動件之動力傳遞予該從動件的傳動件;
一雙頂心夾掣單元,是設置於該加工空間中且能受該驅動單元連動,並具有一固定於該從動件中且具有一第一凸端的第一頂心柱、一可受該從動件連動而轉動且受該第一頂心柱頂觸的第一夾塊、一與該第一夾塊間隔對應且可從動地與其同步轉動的第二夾塊,以及一與該第二夾塊頂觸的第二頂心柱,該第一夾塊形成有一供該第一頂心柱之第一凸端頂伸的第一凹槽,該第二夾塊遠離該第一夾塊之一端上形成有一第二凹槽,該第二頂心柱具有一能頂伸入該第二凹槽中之第二凸端;以及
一圓盤電極,是位於該雙頂心夾掣單元之第一、二夾塊間,而可與該第一、二夾塊同步快速轉動。
- 依據申請專利範圍第1項所述之用以成型一微細電極的放電加工裝置,其中,該基座單元具有一底座、一直立固定於該底座頂面偏側處且供該驅動單元之主動件容置的立座,以及一固定於該直立座頂面的蓋座,該底座、立座與該蓋座相配合呈C字型,並界定出供該雙頂心夾掣單元、圓盤電極,以及該驅動單元之從動件與傳動件容置的該加工空間。
- 依據申請專利範圍第1項所述之用以成型一微細電極的放電加工裝置,其中,該驅動單元更具有一隱藏設置於該基座單元之底座中的軸承,該從動件具有一直立位於該加工空間中之中空的轉筒主體、一凹陷設置於該轉筒主體外周面上而用以供該傳動件繞置的環溝槽,以及一外徑小於該轉筒主體外徑且穿伸入該底座中的縮徑底端,該軸承是套設於該從動件之縮徑底端上。
- 依據申請專利範圍第3項所述之用以成型一微細電極的放電加工裝置,其中,該從動件更具有二凹陷形成於該轉筒主體內壁面且分別位在一假想徑線兩端的嵌槽,該雙頂心夾掣單元之第一夾塊為T字型狀而具有一蓋壓於該轉筒主體頂面上的第一夾制盤部、一自該第一夾制盤部底面延伸入該轉筒主體內且其底端形成有該第一凹槽的第一圓柱部,以及二沿其長度方向地設置於該第一圓柱部周面上且能分別對應嵌置入該從動件之嵌槽中的嵌條部,藉由該第一夾塊之嵌條部與該從動件之嵌槽相嵌卡配合,讓該第一夾塊可受該從動件連動而同步轉動。
- 依據申請專利範圍第4項所述之用以成型一微細電極的放電加工裝置,其中,該雙頂心夾掣單元之第二夾塊為倒T字型狀而具有一第二夾制盤部,以及一自該第二夾制盤部頂面直立延伸且其頂端凹陷形成有該第二凹槽的第二圓柱部。
- 依據申請專利範圍第5項所述之用以成型一微細電極的放電加工裝置,其中,該圓盤電極是與該雙頂心夾掣單元之第一、二夾塊的第一、二夾制盤部為同體連結結構。
- 依據申請專利範圍第1項所述之用以成型一微細電極的放電加工裝置,其中,該雙頂心夾掣單元之第一、二頂心柱的第一、二凸端為尖錐狀,該第一、二夾塊之第一、二凹槽是為尖錐狀。
|
| 特 色 |
- 本專利裝置由伺服馬達單元、雙頂心單元、圓盤電極驅動單元、圓盤電極、機構本體所組成。
- 藉由雙頂心單元可確保在更新（重置）圓盤電極後，圓盤電極轉動時，達到極小的旋轉誤差，提高安裝效率與精度。
- 高旋轉精度之圓盤電極，可於加工微細電極時提升成形精度與效率。 4.本專利裝置可放置於現有之商業化放電加工機，完成微細電極之製作。
|
|
|
|
專利介紹--膠合油箱及其製造方法 |
| 專利證號
|
I234528 |
| 發 明 人 |
姜志華、薛英斌、王俊傑、廖英彥、陳俊良 |
| 摘 要 |
一種膠合油箱及其製造方法，首先成形出一上、下箱體單元，並利用膠合手段將該上、下箱體單元彼此對接，而上箱體單元之一上箱體與一連接管，以及該上箱體與一油泵固定座間亦可採取膠合方式進行接合，最後送入加熱爐中進行固化。本發明以膠合技術取代傳統銲接手段進行油箱加工作業，不但可減少工安事故的發生機率，克服異材銲著之困難性，更能夠使油箱之產製更為單純化，卻仍不影響產品品質的穩定性。
|

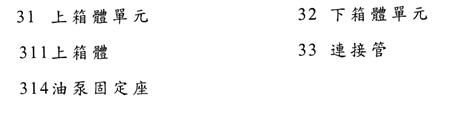

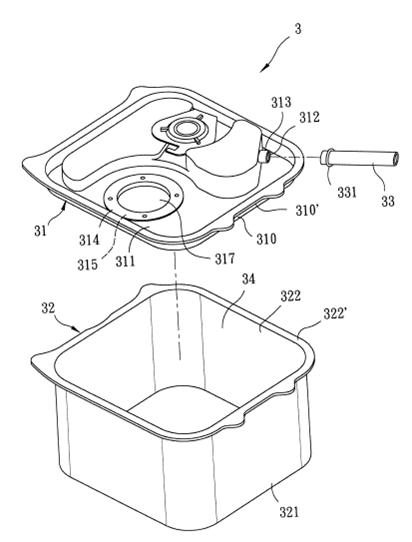

| 圖示說明 |
|
| 申請專利範圍 |
- 一種膠合油箱,包含彼此相向之一上、下箱體單元,及一連接管,該上箱體單元具有一上箱體,及一形成於該上箱體上之進油口,該下箱體單元具有一與該上箱體對接之下箱體,該上、下箱體共同界定出一連通進油口之儲油空間,該連接管可將油液經該進油口往儲油空間中引導;其特徵在於:
該上箱體沿著進油口周緣向外突伸形成一裸露於外界的外凸緣,該上箱體單元之外凸緣是與該連接管套接而膠合固定。
- 依據申請專利範圍第1項所述之膠合油箱,其中,當連接管與外凸緣套接固定,該連接管於鄰近該外凸緣處形成一徑向突伸之環圈。
- 依據申請專利範圍第1項所述之膠合油箱,其中,該外凸緣之一外周面與上箱體間接合處呈弧狀。
- 依據申請專利範圍第1項所述之膠合油箱,更包含一補�F片,當該連接管與外凸緣相膠合時,該補�F片是套設於該外凸緣及上箱體之交接處。
- 依據申請專利範圍第4項所述之膠合油箱,其中,該補�F片包括一環繞該外凸緣之主體部,及一自該主體部外周緣緊貼於該上箱體延伸之固定部。
- 依據申請專利範圍第1項所述之膠合油箱,其中,該外凸緣是以一內周面與該連接管膠合。
- 依據申請專利範圍第1項所述之膠合油箱,其中,該外凸緣是以一外周面與該連接管膠合。
- 一種膠合油箱,包含彼此相向之一上、下箱體單元,該上箱體單元具有一上箱體,與一形成於該上箱體上之進油口,該下箱體單元具有一與該上箱體對接之下箱體,該上、下箱體共同界定一儲油空間;其特徵在於:
該上箱體的外周係為直立部與平面部所形成,該下箱體於其頂端形成接合面與承接面,並於該上箱體之直立部與下箱體之接合面間,以及該上箱體之平面部與下箱體之承接面間,以膠合劑膠合固定。
- 依據申請專利範圍第8項所述之膠合油箱,該上箱體之進油口更包含一引導油液進入該儲油空間之連接管。
- 依據申請專利範圍第8項所述之膠合油箱,該膠合油箱可供一油泵連結而自該儲油空間中泵取油液,其中,該上箱體單元更具有供該油泵設置之一油泵固定座。
- 一種膠合油箱,可供一油泵連結而泵取油液,該膠合油箱包含彼此對接之一上、下箱體單元,該上箱體單元具有一上箱體及一供該油泵設置之油泵固定座,該上、下箱體共同界定一儲油空間;其特徵在於:
該上箱體包括一呈階梯狀之安裝面,該安裝面界定出一連通該儲油空間之安裝口,該油泵固定座是與該上箱體單元之安裝面相互膠合固定。
- 一種膠合油箱之製造方法,依序包含:
備料步驟,選取材料成形出一上、下箱體單元,該上、下箱體單元分別具有一上、下箱體,其中該上箱體的外周係為直立部與平面部所形成,該下箱體於其頂端形成一接合面與一承接面;
塗佈步驟,令該上箱體之直立部與下箱體之接合面間,以及該上箱體之平面部與下箱體之承接面間塗佈膠合劑,該上、下箱體對接成為一油箱半成品;
固化步驟,將該油箱半成品送入加熱爐中進行加熱固化,固化溫度為150~190℃。
- 一種膠合油箱之製造方法,可供一油泵連結而泵取油液,並依序包含:
備料步驟,選取材料成形出一上、下箱體單元,該上箱體單元具有一上箱體及一供該油泵設置的油泵固定座,該上箱體包括一呈階梯狀的安裝面;
塗佈步驟,將該上箱體之安裝面與油泵固定座間塗佈一膠合劑後接合,同時對接上、下箱體單元組成一油箱半成品;
固化步驟,將該油箱半成品送入加熱爐中進行加熱固化,固化溫度為150~190℃。
- 一種膠合油箱之製造方法,依序包含:
備料步驟,選取材料成形出一上箱體單元、一下箱體單元,以及一連接管,該上箱體單元具有一上箱體、一形成於上箱體之進油口,及一自該上箱體沿著進油口周緣往外延伸之外凸緣,該外凸緣是裸露於外界環境;
塗佈步驟,令外凸緣與連接管套接,在該外凸緣及連接管間塗裝有一膠合劑,另將上、下箱體單元對接成一油箱半成品;
固化步驟,將該油箱半成品送入加熱爐中進行加熱固化,固化溫度為150~190℃。
- 依據申請專利範圍第12、13或14項所述膠合油箱之製造方法,其中該膠合劑為結構用膠合劑。
- 依據申請專利範圍第14項所述膠合油箱之製造方法,其中,該外凸緣是以一內周面與該連接管膠合。
- 依據申請專利範圍第14項所述膠合油箱之製造方法,其中,該外凸緣是以一外周面與該連接管膠合。
|
| 特 色 |
- 膠合製程應用於機車油箱之產製單純化
- 減少製程過程對人體之傷害或引致工安之問題
- 製程成本較低，可自動化及可減少工人之依賴度
- 設備投資成本及維修成本較低
- 配合良好之膠合製程及接頭設計，其品質與傳統焊接相當或優於傳統焊接，部分設計強度甚至優於機車油箱鋼板
- 經實體衝擊實驗，證實可行
|
|
|
